Nissan Qashqai 2023 Instruksjonsbok
6.3.1.1. Tilgjengelige visningsalternativer
Avstandsguidelinjene og kjøretøyets breddeføringslinjer bør kun brukes som referanse når kjøretøyet står på et asfaltert, vannrett underlag. Avstanden som vises på skjermen, kan være forskjellig fra den faktiske avstanden mellom kjøretøyet og objektene som vises.
Bruk linjene og fugleperspektivbildet som veiledning. Linjene og fugleperspektivvisningen påvirkes av antall passasjerer, drivstoffnivå, bilens stilling, veiforhold (underlag) og bakkens helling.
Hvis dekkene skiftes ut med dekk i forskjellige størrelser, kan de forutsigbare kurslinjene og fugleperspektivet vises feil.
Når du kjører kjøretøyet opp en bakke, er objekter som vises i monitoren lenger enn de vises. Ved rygging i utforbakke, vil gjenstandene være nærmere enn det ser ut til på skjermen.
Objekter i bakspeilet vises visuelt motsatt sammenlignet med når de vises i bakspeilet og utenfor speilet.
Bruk speilene eller snu deg fysisk for å se og bedømme den faktiske avstanden til gjenstander rundt bilen.
Avstanden til gjenstandene som vises på skjermen med bilde bakover kan avvike fra den virkelige avstanden, da kameralinsen er en vidvinkellinse.
På snødekke eller glatte veier, kan det oppstå avvik mellom forutsigelseslinjene og bilens virkelig trasé.
Bilens bredde og hjelpelinjene er bredere enn den faktiske bredden for traseen.

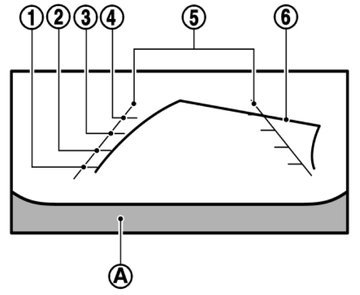

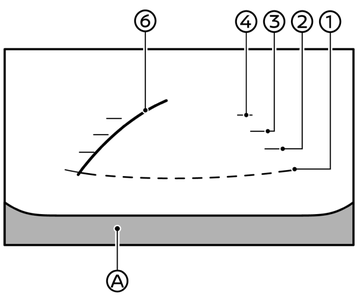

Utsikt for- eller bakover
Føringslinjer som angir omtrentlig kjøretøybredde og avstander til objekter med referanse til kjøretøyets karosserilinje (A) , vises på skjermen.
Hjelpelinjene:
Antyder avstanden fra bilens karosseri.
Rød linje (1): ca. 0,5 m
Gul linje (2): ca. 1 m
Grønn linje (3): ca. 2 m
Grønn linje (4): ca. 3 m
Veiledningslinjer for kjøretøybredde (5):
Angi bilens bredde.
Prediktive kurslinjer (6):
Antyder hvor bilen vil havne dersom bilen kjøres etter nåværende utslag på rattet. Forutsigelseslinjene flytter seg avhengig av hvor mye rattet dreies. Forutsigelseslinjene i bildet bakover vises ikke mens rattet står rett frem.
Visning av utsikt forover vises ikke når bilen beveger seg fortere enn 10 km/t.
Når skjermen viser frontbildet og rattet dreier omtrent 90 grader eller mindre fra posisjonen rett frem, vises både høyre og venstre prediktive kurslinjer (6). Når rattet dreies ca. 90 grader eller mer, vises forutsigelseslinjen bare på motsatt side av svingen.
Fugleperspektiv
Fugleperspektivet er en grafisk (skjematisk) framstilling av bilen som kan gjøre det enklere å bedømme bilens plassering i forhold til forutsigelseslinjene inn mot en parkeringsplass.
Kjøretøyikonet (1) viser kjøretøyets posisjon. Bemerk at avstanden mellom objekter som vises i fugleperspektiv avviker fra den faktiske avstanden.
Områdene mellom kameravisningene (2) (modellavhengig) er angitt i svart.
Når tenningen er satt på, vil de ikke-synlige områdene (2) (modellavhengig) være uthevet med gult i noen sekunder etter at fugleperspektivet er aktivert.
De gule markørene (3) vises når sonaren er slått av eller sonaren ikke er tilgjengelig på hjørnet.
De prediktive kurslinjene (4) angir den predikerte kursen når du betjener kjøretøyet.
Objekter i fugleperspektivet vises lenger enn den faktiske avstanden.
Høye objekter, som f.eks en fortauskant eller en bil, kan bli feilindikert eller ikke vises i det hele tatt i overgangen mellom bildene fra de ulike kameraene.
Gjenstander som befinner seg over kameraet i høyde vises ikke.
Visningen av fugleperspektivet kan bli feiljustert dersom kameraposisjonen endres.
En linje på bakken kan bli feiljustert eller ikke vises som en rett linje i overgangen mellom bildene fra de ulike kameraene. Feiljusteringen vil øke etter hvert som gjenstanden kommer lenger unna bilen.

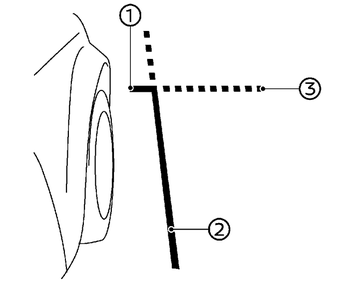

Front-/sidevisning
Hjelpelinjer:
Hjelpelinjene antyder bilens bredde og bilens front vises på skjermen.
Frontlinjen (1) viser bilens fremre ende.
Sidelinjen (2) viser bilens bredde, inkludert sidespeil.
Forlengelsene (3) av både frontlinjen (1) og sidelinjen (2) vises med en grønn stiplet linje.
Blinkelampen kan se ut som kjøretøyets sidelinje. Dette er ikke en funksjonsfeil.

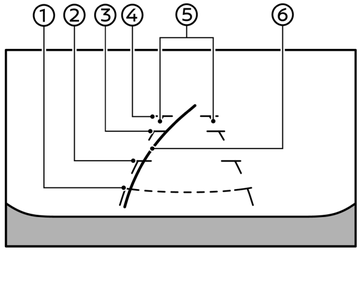

Utsikt framover/bakover
Mens frontvisningen/bakvisningen viser en normal visning på de delte skjermene, viser visningen for front/bakside et bredere område på hele skjermen og gjør det mulig å kontrollere de blinde hjørnene på høyre og venstre side.
Avstandsguidelinjer (1) - (4):
Antyder avstanden fra bilens karosseri.
Rød linje (1): ca. 0,5 m
Gul linje (2): ca. 1 m
Grønn linje (3): ca. 2 m
Grønn linje (4): ca. 3 m
Veiledningslinjer for kjøretøybredde (5):
Angir omtrentlig bredde på bilen.
Prediktive kurslinjer (6):
Antyder hvor bilen vil havne dersom bilen kjøres etter nåværende utslag på rattet. Forutsigelseslinjene flytter seg avhengig av hvor mye rattet dreies. Forutsigelseslinjene i bredformat-bildet bakover vises ikke mens rattet står rett frem.
Visning av utsikt forover vises ikke når bilen beveger seg fortere enn 10 km/t.
Når skjermen viser frontbildet og rattet dreier omtrent 90 grader eller mindre fra posisjonen rett frem, vises både høyre og venstre prediktive kurslinjer (6). Når rattet dreies ca. 90 grader eller mer, vises forutsigelseslinjen bare på motsatt side av svingen.
