Nissan LEAF 2023 Instruksjonsbok

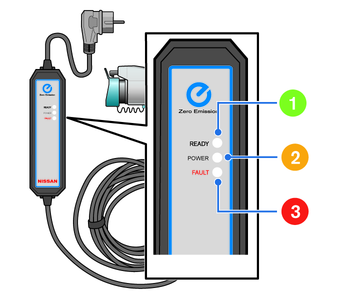

4.5.2. Indikatorlys på NISSAN EVSE-kabelens kontrollboks (modellavhengig)
- (1)READY (klar): GRØNN
- (2)POWER (strøm): ORANSJE
- (3)FAULT (feil): RØD
Når NISSAN EVSE er i bruk, kan ladestatus og eventuelle EVSE-feil leses av fra kontrollboksen på EVSE-kabelen.
READY (klar) | POWER (strøm) | FAULT (feil) | Forklaring |
|---|---|---|---|
0,5 sek (grønn) |
0,5 sek (oransje) |
0,5 sek (rød) | Alle indikatorene lyser for en 0,5 sekunders sjekk når EVSE først kobles til strømuttaket. |
(grønn) | OFF (av) | OFF (av) | EVSE er koblet til strømuttaket. Hvis Normal ladekontakt er koblet til bilens Normal ladeport, er ladingen fullført eller ladetimeren er innstilt (se brukerhåndboken for detaljer om ladetidsinnstilling og funksjoner). |
(grønn) |
(oransje) | OFF (av) | EVSE lader bilen. |
OFF (av) | OFF (av) | OFF (av) | EVSE registrerer ingen strøm ut fra strømuttaket. Sjekk om sikringen kan være defekt. Hvis uttaket er OK, og alle indikatorlamper ikke lyser i 0,5 sekunder, kan EVSE-enheten være defekt. Avbryt bruken straks og kontakt en LEAF-tekniker, som f.eks en NISSAN elbil-forhandler. |
(blinker grønt) |
(oransje) | OFF (av) | EVSE kunne ikke oppdage tilstrekkelig jording av stikkontakten for pålitelig EV-ladning. Kontakt en kvalifisert elektriker for å få stikkontakten kontrollert i henhold til NISSAN-anbefalingene i brukerhåndboken. |
(blinker grønt) | OFF (av) | OFF (av) | |
(blinker grønt) |
(blinker oransje) |
(rød) | Feil på temperaturdetekteringskretsen i pluggen til EVSE. Status for indikatorlampe: Lampe AV = Ladingen er stoppet, Blinker = Ladestrømmen er redusert. EVSE begrenser ladestrømmen, kontakt en faglært LEAF-reparatør, for eksempel en NISSAN-sertifisert elbilforhandler. |
(blinker grønt) | OFF (av) |
(rød) | |
(blinker grønt) |
(blinker oransje) |
(blinker rødt) | EVSE oppdaget overoppheting i pluggen. Status for indikatorlampe: Lampe AV = Ladingen er stoppet, Blinker = Ladestrømmen er redusert. EVSE begrenser ladestrømmen for sikkerhet. Dette kan skyldes en feil i stikkontakten. Ikke bruk stikkontakten og rådfør deg med en kvalifisert elektriker for å få uttaket kontrollert i henhold til NISSAN-anbefalingene i brukerhåndboken. Hvis samme indikasjon fortsetter etter at stikkontakten har vært sjekket, kontakt en godkjent LEAF-tekniker, som f.eks en NISSAN-sertifisert el-bilforhandler for videre råd. |
(blinker grønt) | OFF (av) |
(blinker rødt) | |
(grønn) |
(blinker oransje) |
(rød) | Feil på intern EVSE-krets. Avbryt bruken straks og kontakt en LEAF-tekniker, som f.eks en NISSAN elbil-forhandler. |
(grønn) | OFF (av) |
(rød) | |
(grønn) | OFF (av) |
(blinker rødt) | EVSE registrerte strømlekkasje eller en feil i PWM-signalet. Stopp umiddelbart å bruke EVSE-kabelen. Kontakt en kyndig LEAF-reparatør, f.eks. en godkjent NISSAN elbilforhandler, og få EVSE-kabelen og bilen sjekket. |
